Tableau électrique : lire le schéma et comprendre les circuits
Derrière la porte d’un coffret de distribution, le tableau électrique concentre toute la logique d’un logement : ce qui entre, ce qui repart vers chaque pièce, et ce qui coupe lorsqu’une anomalie survient. Le schéma glissé dans cette porte n’a rien d’un document décoratif : c’est la carte de l’installation, la seule qui relie une manette à une pièce et un défaut à sa cause. Le lire correctement évite de tâtonner devant une rangée de disjoncteurs quand une prise cesse de répondre, et permet de comprendre ce que recouvre réellement une proposition de reprise ou d’extension.
Un schéma bien tenu dit trois choses : par où le courant arrive, comment il se divise, et quel appareil protège quoi. Tout le reste, repères de bornes, couleurs de conducteurs, renvois d’une rangée à l’autre, découle de ces trois informations. Un lecteur qui les tient peut suivre un départ depuis l’arrivée jusqu’à la prise d’une chambre sans jamais ouvrir le coffret, ce qui reste de toute façon la règle : l’intérieur d’un tableau se manipule par un professionnel qualifié, installation hors tension.
Ce que raconte le schéma d’un tableau électrique
La lecture se fait de haut en bas. En tête figure l’arrivée, c’est-à-dire la liaison qui vient du point de livraison et de l’appareil général de commande et de protection. Ce dernier coupe l’ensemble de l’installation en un seul geste : savoir où il se trouve avant d’en avoir besoin fait gagner un temps précieux le jour où quelque chose chauffe ou fume. Sous cette arrivée, le schéma montre les lignes qui alimentent les rangées. Chaque rangée commence par un dispositif différentiel, puis aligne les protections qui desservent les circuits.
Chaque départ porte trois informations utiles : un calibre exprimé en ampères, une section de conducteur exprimée en millimètres carrés, et une destination. Le calibre indique à partir de quelle intensité la protection coupe. La section indique ce que le câble transporte sans échauffement anormal. La destination indique à quoi sert le circuit. Ces trois données forment un ensemble solidaire : un calibre ne se choisit jamais indépendamment de la section qu’il protège, sous peine de laisser circuler un courant que le conducteur ne supporte pas durablement.
Deux repères reviennent constamment dans un logement : le 1,5 mm² employé couramment pour les circuits d’éclairage, et le 2,5 mm² employé couramment pour les circuits de prises de courant, chacun allant de pair avec un calibre de disjoncteur adapté. Sur un schéma sérieux, ces valeurs apparaissent en clair sous chaque départ. Elles permettent de vérifier d’un coup d’œil qu’aucune ligne n’a été ajoutée à la hâte avec un câble trop fin, situation classique dans les logements ayant connu plusieurs générations de bricolage.

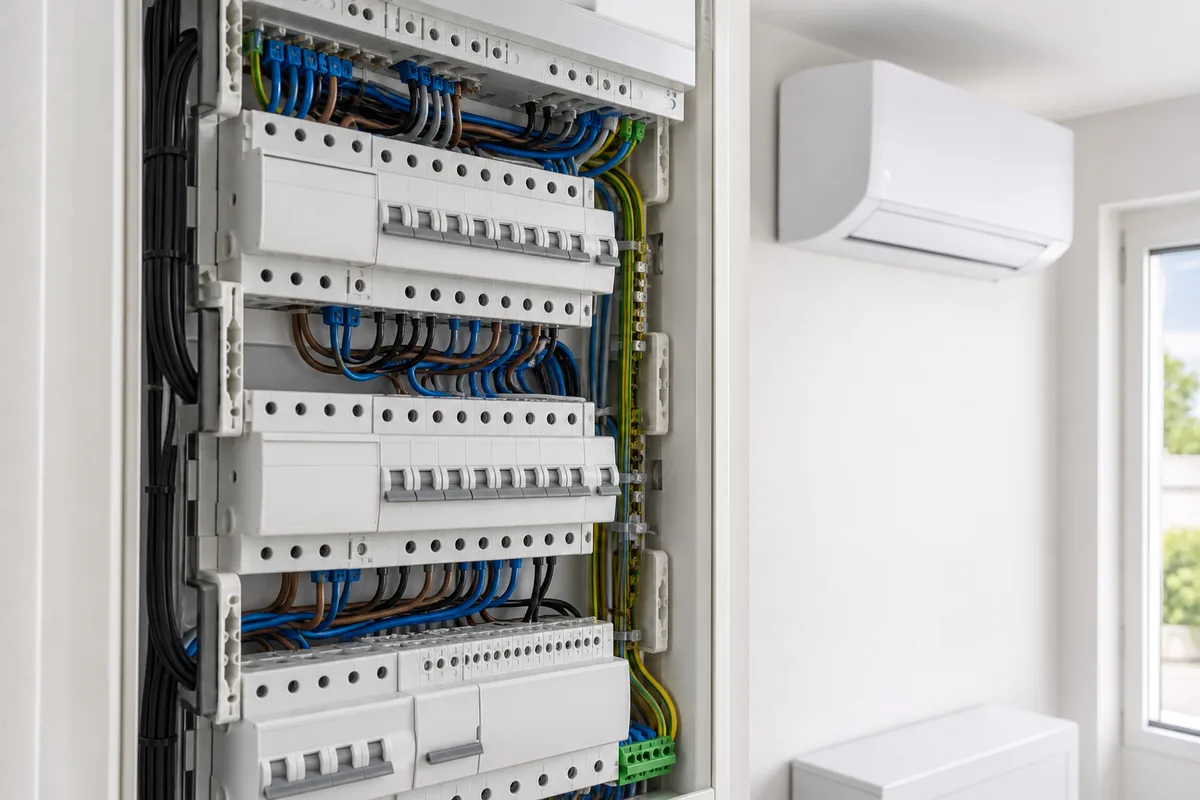

Les organes de protection, rangée par rangée
L’appareil général de commande et de protection ouvre la marche. Il assure la coupure d’urgence et protège la liaison qui alimente le tableau. Il se manœuvre sans outil, ce qui suppose qu’il reste accessible : un coffret encastré derrière un meuble ou une pile de cartons perd cette qualité. La règle de bon sens tient en une phrase : toute personne vivant dans le logement devrait savoir le trouver et le baisser dans le noir.
Vient ensuite le dispositif différentiel, qui protège les personnes contre les contacts indirects. Son principe est simple : il compare le courant qui part et le courant qui revient. Si la différence dépasse son seuil, il considère qu’une fuite s’échappe vers la terre et il coupe. Pour la protection des personnes dans un logement, la sensibilité de référence est de 30 mA. Un différentiel de sensibilité plus élevée protège les biens et les installations, pas les personnes : les deux fonctions ne se confondent pas, et cette nuance explique bien des malentendus devant un tableau ancien.
Chaque rangée regroupe ensuite les disjoncteurs divisionnaires. Leur rôle est différent : ils protègent les câbles et les récepteurs contre les surcharges et les courts-circuits. Un disjoncteur qui saute signale donc un problème sur son circuit, tandis qu’un différentiel qui saute signale une fuite de courant, souvent liée à l’humidité, à un appareil défectueux ou à un conducteur blessé. Distinguer les deux comportements oriente immédiatement la recherche de panne dans la bonne direction.
La méthode de recherche découle directement de cette distinction. Face à une rangée entière qui a disparu, le réflexe consiste à baisser tous les disjoncteurs de la rangée concernée, à réarmer le différentiel, puis à relever les départs un par un jusqu’à ce que la coupure se reproduise. Le circuit fautif se désigne alors de lui-même, et il ne reste qu’à débrancher les appareils qu’il alimente pour identifier le coupable. Cette manipulation se fait sur les manettes en façade, porte du coffret ouverte mais capot de protection en place, sans jamais toucher au câblage. Si le défaut persiste circuit vide, la cause se situe dans la ligne elle-même, et la recherche sort du domaine du particulier.
La terre, l’autre moitié de la protection
Un tableau ne protège correctement que s’il s’appuie sur une prise de terre en état et sur une liaison équipotentielle raccordant les éléments conducteurs du logement. Sans cette continuité, un différentiel peut rester inerte face à un défaut, car le courant de fuite ne trouve pas de chemin de retour. Sur le schéma, le conducteur de protection se repère à sa couleur vert et jaune, réservée exclusivement à cet usage. Aucun autre fil ne porte cette couleur, et aucun conducteur de protection ne porte une autre couleur.
Circuits dédiés et circuits communs : la logique de répartition
La répartition ne relève pas du hasard. Certains appareils consomment beaucoup, démarrent brutalement ou présentent un risque particulier : ils reçoivent une ligne à eux, protégée à leur mesure, pour éviter qu’une panne locale ne prive d’électricité la moitié du logement. D’autres usages, plus légers et dispersés, se regroupent par pièce ou par étage. Le nombre exact de circuits d’un logement dépend de sa surface, de ses équipements et des choix faits lors de la conception : il n’existe pas de chiffre universel à réciter.
| Type de circuit | Usage typique | Logique de protection |
|---|---|---|
| Éclairage | Points lumineux d’une ou plusieurs pièces | Section réduite, calibre faible, plusieurs circuits selon la surface |
| Prises de courant | Prises des pièces de vie | Section renforcée, nombre de prises limité par circuit |
| Cuisson | Plaque, four encastré | Ligne dédiée, section adaptée à la puissance |
| Lave-linge, lave-vaisselle | Un appareil par ligne | Circuit spécialisé, protection individuelle |
| Chauffage électrique | Émetteurs d’une zone | Circuit distinct, souvent piloté séparément |
| Extérieur, garage, dépendance | Éclairage et prises hors logement | Différentiel dédié fréquent, exposition à l’humidité |
| Recharge de véhicule | Point de charge | Ligne réservée, protections spécifiques |
Cette logique de circuits spécialisés explique pourquoi une installation moderne compte davantage de protections qu’une installation des années soixante-dix. Multiplier les départs n’est pas une coquetterie de fabricant : c’est ce qui permet d’isoler une panne sans plonger le logement entier dans le noir, et de couper une seule ligne pour intervenir dessus. Un tableau généreusement garni facilite aussi les évolutions futures, puisque des emplacements libres restent disponibles pour un ajout.
Repérer, étiqueter, dater : la moitié du travail

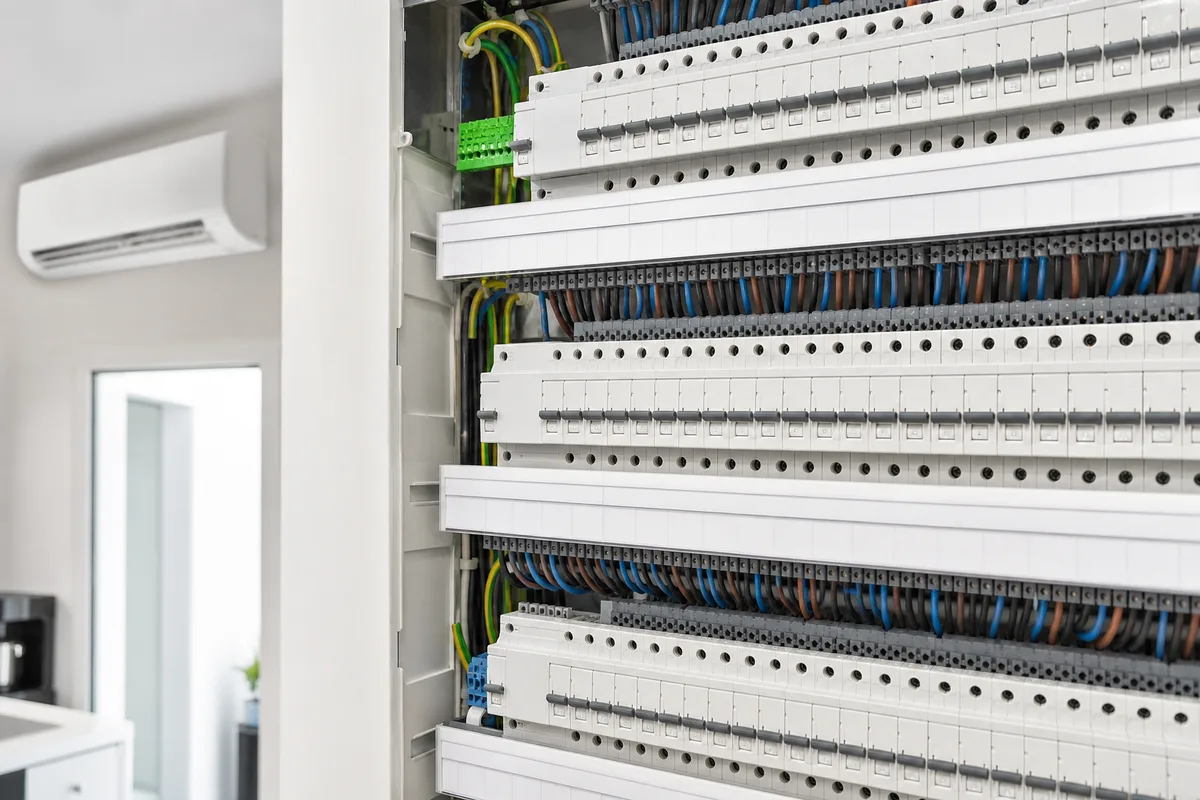

Un tableau parfaitement câblé mais non repéré perd la moitié de son intérêt. Le repérage durable consiste à identifier chaque départ par une étiquette lisible, cohérente avec le schéma, et à faire figurer ce schéma dans la porte du coffret. Les pictogrammes normalisés servent aux usages courants, mais rien n’interdit d’ajouter une mention manuscrite claire du type « prises chambre nord ». Le critère de qualité est simple : une personne extérieure au logement doit pouvoir couper le bon circuit sans essai successif.
Les étiquettes autocollantes vieillissent, jaunissent et se décollent, surtout dans un local humide. Un repérage sérieux se refait lors de chaque modification, et le schéma se met à jour dans le même mouvement. Ajouter une ligne sans corriger le document revient à fabriquer un piège pour l’intervenant suivant, y compris pour soi-même dans dix ans. Dater le schéma coûte quelques secondes et renseigne immédiatement sur son degré de fiabilité.
Le même soin s’applique aux emplacements libres. Un tableau saturé oblige à improviser lors du moindre ajout, avec la tentation de brancher deux départs sur une protection prévue pour un seul. Conserver des modules disponibles, ou au minimum de la place dans le coffret, évite ce genre d’arrangement. C’est également ce qui rend possible l’ajout ultérieur d’un circuit de recharge, d’une pompe à chaleur ou d’un système piloté sans repartir de zéro.
Les signaux qui annoncent une reprise du tableau
Certains indices ne trompent pas : présence de fusibles à broches, absence de dispositif différentiel, socle en bois, conducteurs sans conducteur de protection, ou tableau incapable d’accueillir un module supplémentaire. Ces situations relèvent d’un chantier de fond plutôt que d’une retouche. Comprendre au préalable ce que la norme exige réellement d’une installation domestique permet de faire la part entre le confort et la sécurité, et d’arbitrer sans céder à la précipitation.
D’autres signaux sont plus discrets : un différentiel qui déclenche par temps de pluie, une odeur de plastique chaud près du coffret, une manette qui ne se réarme qu’après plusieurs essais, un échauffement perceptible sur une borne. Chacun mérite un examen par un professionnel, car un contact desserré chauffe longtemps avant de provoquer un incident. Une inspection visuelle régulière, porte fermée, ne remplace pas ce contrôle mais aide à repérer une évolution.
Lorsque la reprise du tableau accompagne des travaux plus larges, l’enchaînement des étapes conditionne le budget et la durée : c’est tout l’enjeu de l’ordre des travaux dans un logement ancien, où le passage des câbles précède toujours les finitions. Reste la question du montant, qui dépend surtout du volume de lignes à créer et de l’état des gaines existantes ; le détail des postes qui pèsent dans une remise aux normes donne des repères de marché utiles pour lire un devis reçu et comparer deux propositions ligne à ligne.
