Un différentiel protège les personnes, un disjoncteur protège les câbles. Le premier compare le courant qui part et celui qui revient, puis coupe si une fuite s’échappe vers la terre. Le second coupe quand l’intensité dépasse ce que le conducteur supporte. Deux dangers distincts, deux appareils.
Cette distinction paraît théorique tant que rien ne déclenche. Elle devient très concrète le jour où une manette tombe : selon l’appareil qui a coupé, la cause se cherche du côté d’un appareil qui fuit, ou du côté d’une ligne surchargée. Confondre les deux fait perdre des heures devant un coffret, et conduit parfois à des gestes dangereux comme le remplacement d’une protection par un modèle de calibre supérieur.
Deux appareils, deux dangers surveillés
Le disjoncteur divisionnaire surveille l’intensité qui traverse un circuit. Au-delà d’un seuil, il ouvre. Deux mécanismes cohabitent dans son boîtier : un déclencheur thermique, lent, qui réagit à une surcharge prolongée, et un déclencheur magnétique, quasi instantané, qui réagit à un court-circuit. Un radiateur d’appoint branché sur une ligne déjà chargée fait travailler le premier. Une phase qui touche le neutre déclenche le second.
Le dispositif différentiel ignore complètement l’intensité. Il additionne le courant entrant et le courant sortant du circuit : dans une installation saine, la somme s’annule. Dès qu’une fraction du courant part ailleurs, à travers un isolant dégradé, une carcasse métallique ou un corps humain, l’équilibre se rompt et l’appareil coupe. Ce déséquilibre s’exprime en milliampères, pas en ampères.
Le seuil de référence pour la protection des personnes est de 30 mA. Ce chiffre ne sort pas d’un arbitrage commercial : la norme CEI 60479-1, qui décrit les effets du courant sur le corps humain, situe autour de cet ordre de grandeur la frontière entre les effets réversibles et la zone où une fibrillation ventriculaire devient possible. Un différentiel de 300 ou 500 mA surveille l’isolement d’une installation et limite le risque d’incendie, il ne protège pas une personne en contact avec un défaut.
Concrètement, les deux fonctions se répartissent ainsi dans un logement :
- surcharge d’un circuit : disjoncteur divisionnaire
- court-circuit entre conducteurs : disjoncteur divisionnaire
- fuite vers la terre par un appareil défectueux : différentiel 30 mA
- contact d’une personne avec une masse sous tension : différentiel 30 mA
- défaut d’isolement diffus sur toute l’installation : différentiel de tête, moins sensible

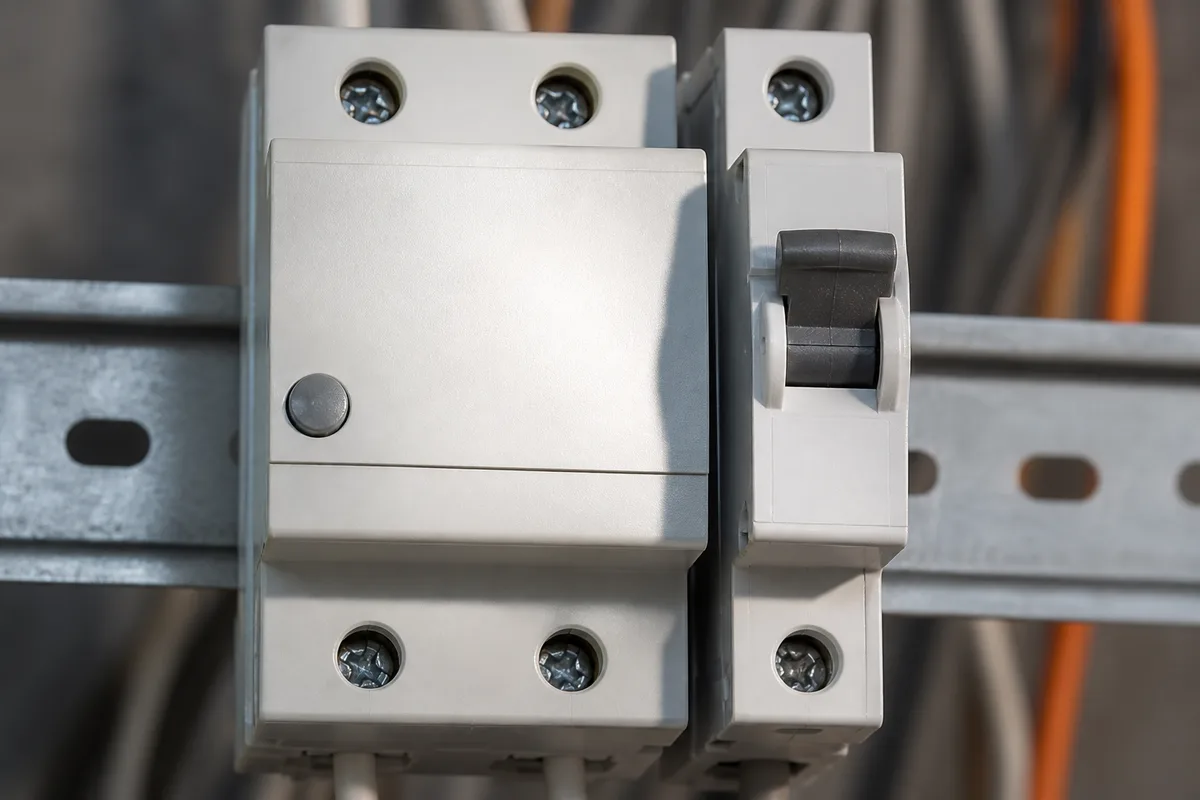

Interrupteur différentiel ou disjoncteur différentiel
Le mot différentiel désigne une fonction, pas un appareil unique. Deux formats la portent, et leur différence tient à ce qu’ils savent faire en plus.
L’interrupteur différentiel assure uniquement la détection de fuite. Il se place en tête de rangée et couvre plusieurs circuits, chacun gardant derrière lui son propre disjoncteur pour la protection contre les surintensités. C’est le montage courant dans un tableau résidentiel : une rangée, un interrupteur différentiel, puis la file de disjoncteurs qui desservent les pièces.
Le disjoncteur différentiel réunit les deux fonctions dans un seul module. Il détecte la fuite et coupe aussi en cas de surcharge ou de court-circuit, pour le circuit qu’il protège seul. Son intérêt tient à la sélectivité : un défaut sur cette ligne ne prive pas les autres circuits de la rangée. Son coût unitaire dépasse nettement celui d’un disjoncteur simple, ce qui explique qu’il soit réservé à quelques départs sensibles plutôt que généralisé.
Le raisonnement de choix tient en une question : que se passe-t-il si ce circuit fait tomber toute une rangée ? Pour un congélateur, la réponse coûte cher. Pour l’éclairage d’un couloir, beaucoup moins. Un point de recharge de véhicule électrique, une pompe de relevage ou une alarme relèvent de la même logique de protection dédiée.
Types AC, A, F : la nature de la fuite change l’appareil
Un différentiel ne détecte pas n’importe quelle forme de courant de fuite. Cette nuance, invisible sur la façade du produit, décide pourtant de son efficacité réelle.
Le type AC ne repère que les fuites de courant alternatif pur. Il convient aux circuits classiques d’éclairage et de prises. Le type A détecte en plus les composantes continues que génèrent certains appareils dotés d’électronique de puissance. La norme NF C 15-100 lui réserve les circuits du lave-linge, des plaques de cuisson et du point de recharge de véhicule électrique. Le type F ajoute une immunité renforcée aux perturbations du réseau, utile sur un congélateur ou du matériel informatique que des déclenchements intempestifs mettraient en défaut.
La règle de composition retenue par la norme pour une rénovation : au minimum deux différentiels 30 mA par logement, dont au moins un de type A. Un tableau ancien équipé uniquement de type AC laisse donc sans couverture adaptée les appareils les plus susceptibles de produire une fuite à composante continue, alors même que la façade du coffret paraît irréprochable.
Cette lecture par type explique une observation fréquente en rénovation : deux installations visuellement identiques n’offrent pas la même protection. Le repérage des types se fait sur la face avant du module, par un pictogramme discret. Savoir lire le schéma de son tableau électrique aide à relier chaque différentiel aux départs qu’il couvre avant de juger la cohérence de l’ensemble.
Calibre et nombre de circuits : la contrainte oubliée
Un différentiel porte deux valeurs : une sensibilité en milliampères, qui définit ce qu’il détecte, et un calibre en ampères, qui définit ce qu’il laisse passer sans chauffer. La première protège les personnes, la seconde conditionne la tenue du montage. Les confondre mène à un tableau qui déclenche sans raison apparente.
La norme NF C 15-100 limite à huit le nombre de disjoncteurs divisionnaires placés sous un même interrupteur différentiel. Cette borne ne relève pas d’une précaution excessive : au-delà, les courants de fuite naturels de chaque appareil s’additionnent et finissent par approcher le seuil de déclenchement sans qu’aucun défaut réel n’existe.
La règle de l’aval, en pratique
Le dimensionnement du calibre suit une règle de somme pondérée. Le calibre du différentiel doit dépasser la totalité des calibres des disjoncteurs alimentant chauffage électrique, chauffe-eau et borne de recharge, augmentée de la moitié de la somme des calibres des autres circuits. Cette pondération traduit un fait d’usage : les gros consommateurs fonctionnent longtemps et simultanément, les prises et l’éclairage non.
Ce calcul explique la présence de calibres 40 A et 63 A dans les tableaux résidentiels, et pourquoi une rangée chargée en équipements de forte puissance impose le calibre supérieur. Il explique aussi qu’un tableau saturé se répare rarement en ajoutant un module : la répartition entière se rejoue, ce que confirment les postes qui pèsent dans une remise aux normes.
Quand ça saute : lire le déclenchement pour trouver le défaut
L’appareil qui a coupé raconte déjà la moitié de l’histoire. Un disjoncteur divisionnaire seul, sur un circuit précis, oriente vers une surcharge ou un court-circuit local. Un différentiel entier, entraînant toute une rangée, oriente vers une fuite d’isolement quelque part sous ce différentiel.
La méthode de recherche découle de cette lecture :
- couper tous les disjoncteurs de la rangée concernée
- réarmer le différentiel, qui doit tenir
- remonter les disjoncteurs un par un, en observant après chacun
- le circuit fautif est celui qui fait retomber le différentiel
- débrancher ensuite les appareils de ce circuit, un par un, pour isoler le coupable
Un lave-linge en fin de vie, un chauffe-eau dont la résistance s’entartre et prend l’eau, un cordon écrasé derrière un meuble : les causes de fuite tournent presque toujours autour d’un appareil précis plutôt que d’un câble encastré. L’humidité déclenche un mécanisme voisin, ce qui explique les coupures qui n’apparaissent qu’après un orage ou dans un garage mal ventilé.
Le déclenchement en cascade mérite une mention. Le disjoncteur de branchement placé en tête de l’installation intègre lui aussi une fonction différentielle, de sensibilité 500 mA et à action retardée. Ce retard organise la sélectivité : les 30 mA situés en aval réagissent en premier, et seule la partie concernée est isolée. Un défaut qui fait tomber directement l’appareil de tête signale un problème plus général, souvent situé avant le tableau ou sur la liaison de terre.
Le geste d’entretien que personne ne fait

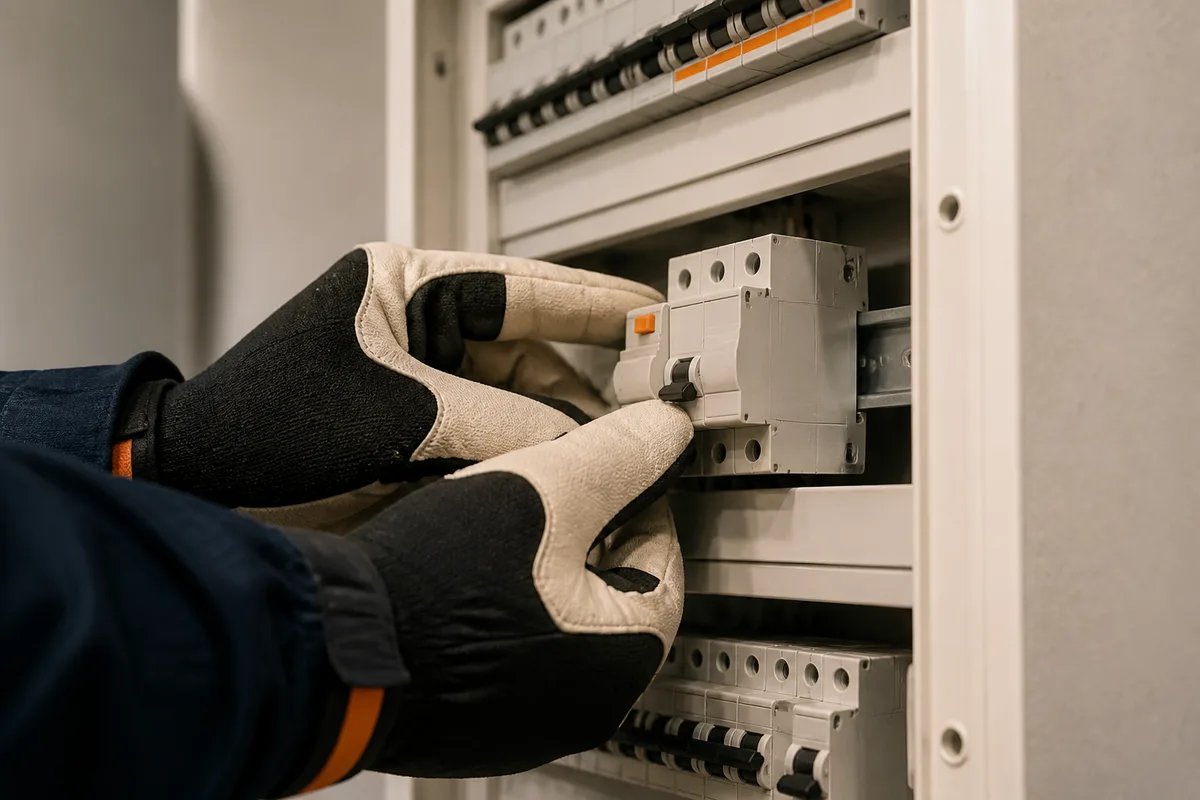

Chaque dispositif différentiel porte un bouton marqué T. Il injecte un déséquilibre artificiel et vérifie que le mécanisme de coupure fonctionne toujours. Legrand préconise ce test tous les mois. La raison tient à la mécanique : les contacts internes se figent avec le temps, surtout dans un appareil qui n’a jamais déclenché depuis sa pose, et un différentiel bloqué offre une protection purement décorative.
Le test se fait en quelques secondes, installation sous tension, sans ouvrir le coffret. La manette doit tomber franchement. Si rien ne se passe, le module se remplace, sans discussion et par un professionnel qualifié. Un différentiel qui refuse le test ne se répare pas.
Ce contrôle ne dit rien de la prise de terre. Un différentiel peut réussir son test et rester inerte face au danger réel si le conducteur de protection n’atteint pas les masses métalliques du logement, faute de terre correctement réalisée. Les deux éléments forment un couple indissociable, point que détaille ce que la norme exige vraiment en matière de mise aux normes.
Prochaine étape : ouvrir la porte du coffret, relever le type et le calibre de chaque différentiel, compter les départs placés derrière chacun, puis appuyer sur les boutons T. Un quart d’heure suffit à savoir si l’installation protège réellement, ou seulement en apparence. Si la répartition doit être reprise, la séquence des travaux compte autant que leur contenu, comme le montre l’ordre des travaux dans un logement ancien.
