Comprendre son tableau, c'est savoir quel circuit alimente quoi, pourquoi tel départ porte tel calibre, et ce que la norme exige réellement lors d'une rénovation. Ce média explique l'installation d'un logement, le cycle complet d'une climatisation et les équipements de contrôle d'accès, avec les valeurs quand elles sont établies et le renvoi au professionnel quand le geste ne relève pas du particulier.

  • La norme NF C 15-100 encadre les installations basse tension des logements
  • Les dispositifs différentiels de 30 mA protègent les personnes, les disjoncteurs protègent les câbles
  • Toute intervention dans un tableau relève d'un professionnel qualifié
  • La manipulation d'un fluide frigorigène relève d'un opérateur attesté
Apprendre à lire un tableau

Rangée 1 : éclairage et prises

Rangée 2 : circuits spécialisés

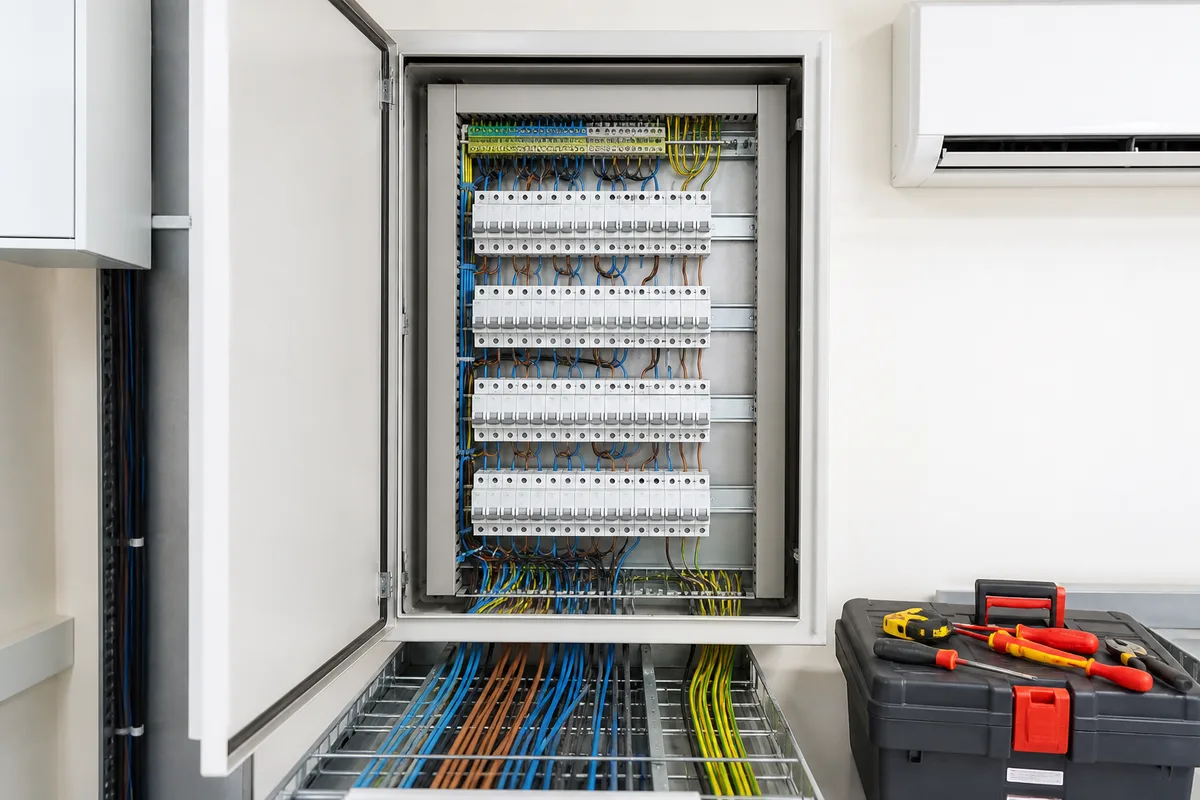

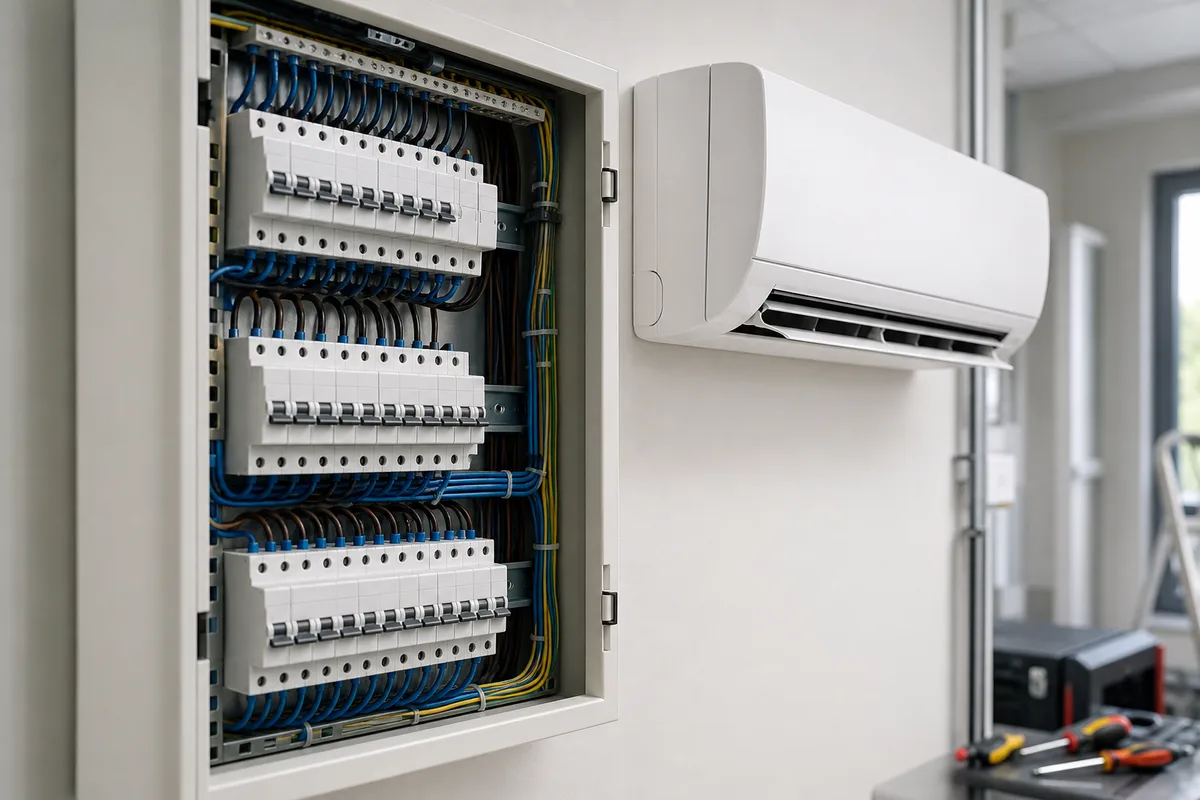

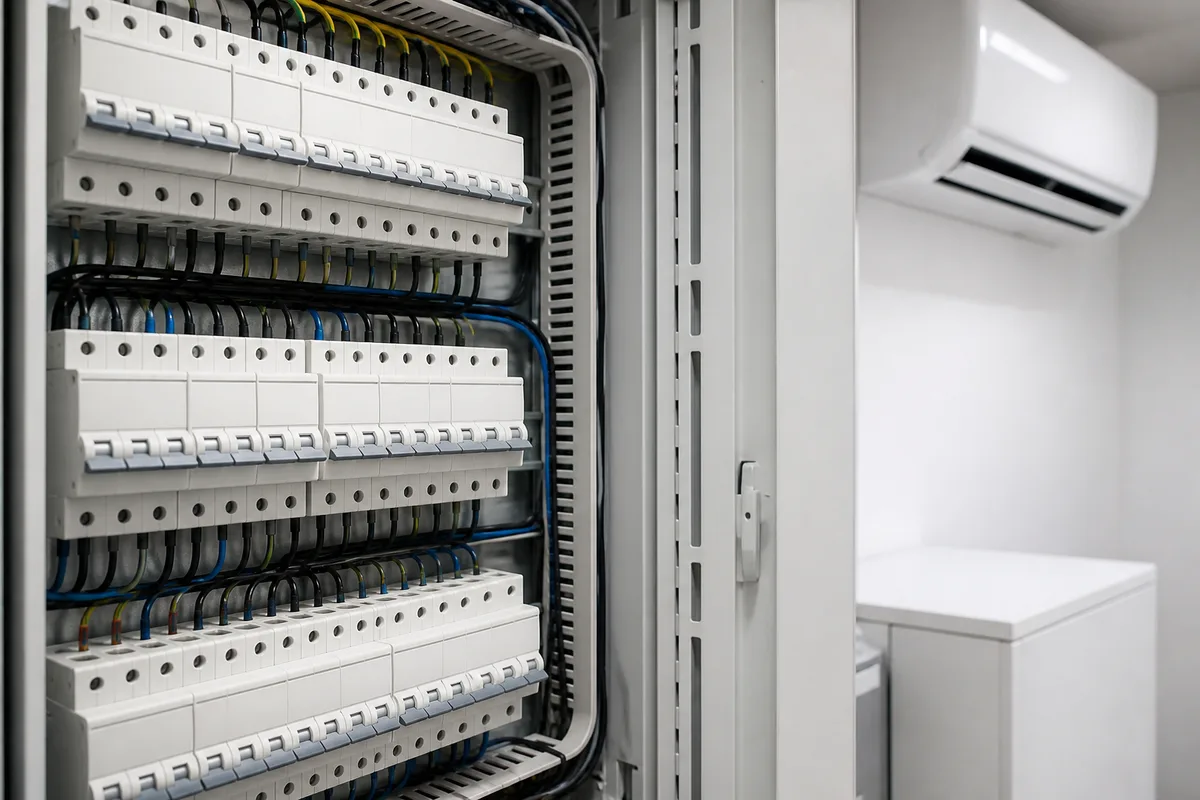

Tableau électrique ouvert montrant deux rangées de disjoncteurs modulaires reliées par un peigne d'alimentation

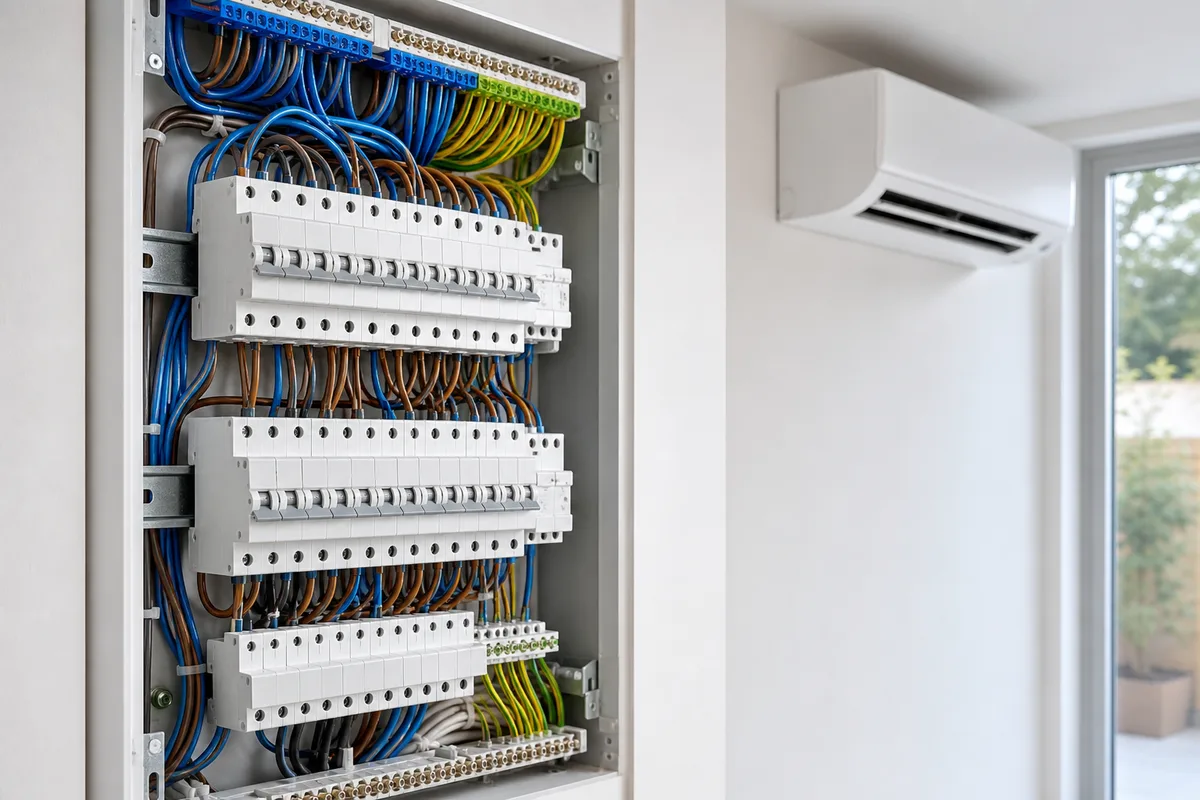

Pourquoi partir du tableau

Le tableau de répartition est le seul endroit où une installation se lit d’un seul regard. Chaque module y correspond à un circuit, chaque circuit à une section de conducteur, et chaque section à un calibre de protection qui ne se choisit pas au hasard : le disjoncteur protège le câble contre l’échauffement, pas l’appareil branché au bout.

Au-dessus de ces départs, les dispositifs différentiels assurent une fonction distincte, la protection des personnes, en coupant l’alimentation dès qu’un courant de fuite est détecté vers la terre. Cette double logique explique la plupart des questions que se pose un occupant : pourquoi une rangée entière saute alors qu’un seul appareil est en cause, pourquoi ajouter une prise ne se résume pas à tirer un fil, et pourquoi la mise aux normes d’un logement ancien commence toujours par un état des lieux du tableau plutôt que par le remplacement des interrupteurs.

Les articles publiés ici décrivent ce fonctionnement, les postes qui pèsent dans une rénovation, le cycle d’une climatisation saison après saison et les équipements de contrôle d’accès. Ils n’exécutent rien : une intervention sous tension et la mise en service d’un système frigorifique relèvent de professionnels dont la qualification est encadrée.

Ce que raconte une rangée de disjoncteurs

Chaque départ correspond à un usage et à une section de conducteur. Les calibres ci-dessous sont les correspondances les plus courantes en logement : le détail exact d'une installation dépend de sa configuration et se lit sur son schéma, jamais sur un modèle générique.

Arrivée générale

  • Éclairage

    Points lumineux et commandes d'une ou plusieurs pièces, câblés en 1,5 mm². Le nombre de points admis par circuit est plafonné, ce qui explique la présence de plusieurs départs d'éclairage dans un logement de taille moyenne.

    16 A

  • Prises de courant

    Socles de prises d'une zone, câblés en 2,5 mm². Là encore, le nombre de socles par circuit est limité : multiplier les blocs multiprises sur un même départ ne change rien à cette limite et concentre la charge.

    20 A

  • Plaque de cuisson

    Circuit spécialisé en 6 mm² réservé au seul appareil de cuisson. Il ne partage rien avec les prises du plan de travail, dont la puissance appelée est bien inférieure.

    32 A

  • Lave-linge et lave-vaisselle

    Un circuit spécialisé par appareil, câblé en 2,5 mm². Cette séparation évite qu'un défaut sur une machine ne prive d'alimentation l'ensemble de la cuisine.

    20 A

  • Chauffe-eau

    Circuit spécialisé, fréquemment piloté par un contacteur qui déclenche la chauffe pendant les heures creuses. Le contacteur occupe alors son propre emplacement dans le tableau.

    20 A

  • Ventilation

    Le groupe de ventilation dispose de son propre départ pour rester alimenté en permanence : une ventilation coupée en même temps que l'éclairage ne remplit plus sa fonction sur l'humidité du logement.

    Dédié

Au-dessus de ces départs, un ou plusieurs dispositifs différentiels de sensibilité 30 mA assurent la protection des personnes en coupant sur un courant de fuite. Leur nombre et leur répartition dépendent de la surface du logement et des équipements installés. L'ensemble se raccorde à la prise de terre et à la liaison équipotentielle des locaux humides : ces éléments se vérifient par mesure, et toute intervention dans le tableau relève d'un professionnel qualifié.

Le cycle d'une climatisation, saison après saison

Un système réversible travaille toute l'année, et son rendement se perd surtout par manque d'entretien courant. Les gestes ci-dessous relèvent de l'occupant, les opérations touchant au circuit frigorifique relèvent d'un opérateur attesté.

Fin d'hiver

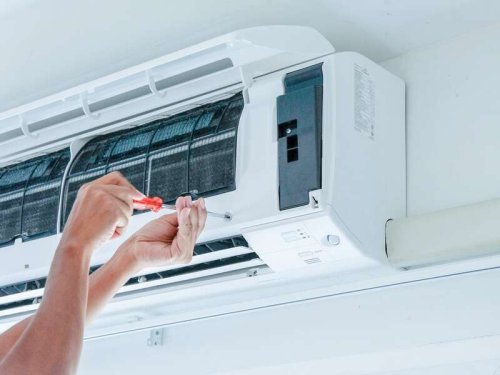

Nettoyage des filtres et remise en route

Les filtres des unités intérieures se déposent, se dépoussièrent et se rincent à l'eau claire, puis sèchent complètement avant remontage. Un filtre encrassé fait chuter le débit d'air et augmente la consommation avant même que le froid ne se fasse sentir.

Été

Surveillance des condensats et des abords

L'évacuation des condensats se contrôle en période de forte utilisation, car un écoulement bouché se signale par des gouttes sous l'unité intérieure. L'unité extérieure a besoin d'un dégagement libre autour de ses grilles pour évacuer la chaleur.

Automne

Passage en mode chauffage

Avant la saison froide, un cycle d'essai en chauffage vérifie que l'appareil monte en température et que le dégivrage automatique se déclenche normalement. Les filtres se nettoient à nouveau à ce moment, après un été de fonctionnement continu.

Hiver

Contrôle de l'unité extérieure

Feuilles, neige tassée et givre accumulé bloquent l'échange thermique. Le bac de l'unité extérieure se dégage sans jamais gratter les ailettes de l'échangeur, qui se déforment au moindre outil rigide.

Au-delà de l'entretien courant, la pose, la mise en service, la recharge et la dépose d'un système contenant un fluide frigorigène relèvent d'un opérateur disposant d'une attestation de capacité, et les équipements dont la charge dépasse un certain seuil sont soumis à un contrôle périodique d'étanchéité. Un split ne se met pas en service comme un appareil électroménager : la manipulation du fluide est encadrée, y compris lors d'un déménagement de l'installation.

Les questions posées avant des travaux électriques

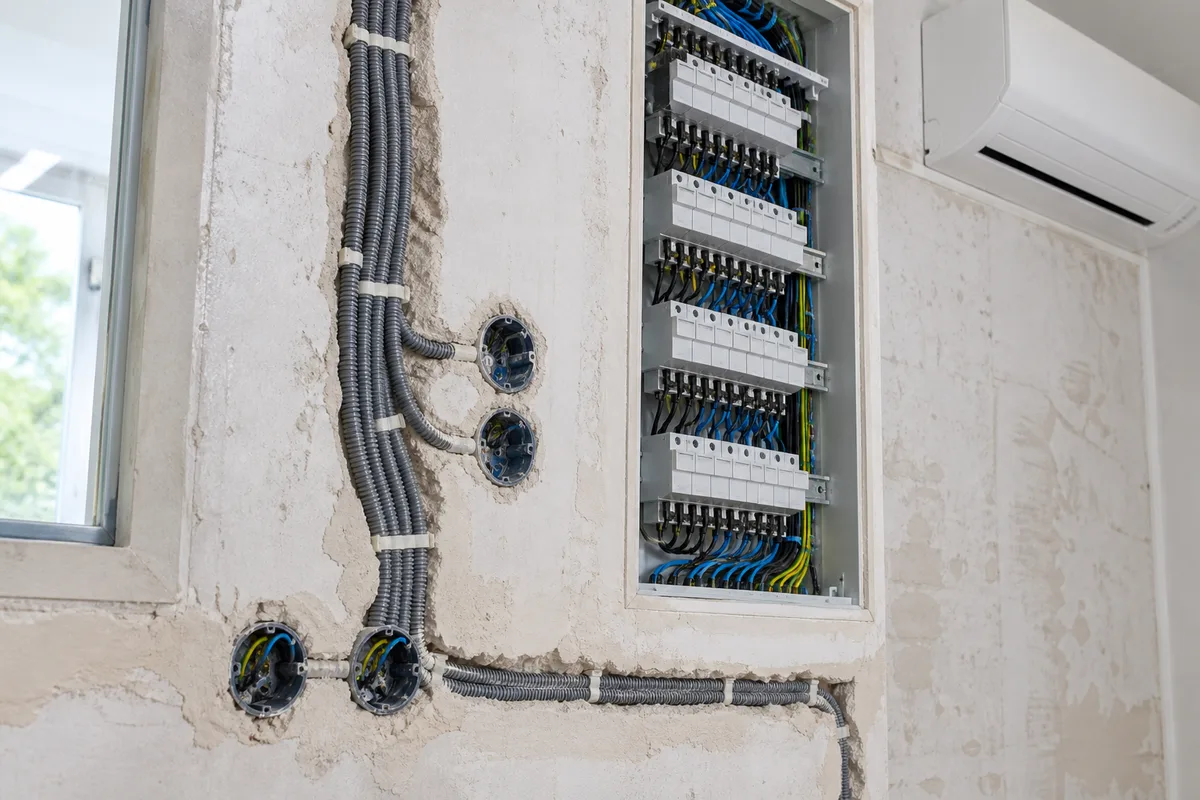

Faut-il refaire toute l'installation lors d'une rénovation ?
Pas systématiquement. Une installation ancienne mais saine, avec des conducteurs en bon état et de section suffisante, peut souvent conserver ses circuits existants moyennant un remplacement du tableau et l'ajout des protections différentielles manquantes. Trois situations imposent en revanche une reprise complète : la présence de conducteurs sans conducteur de protection, des câbles sous isolant dégradé ou en tissu, et une absence de prise de terre exploitable. Le diagnostic préalable ne se fait pas à l'œil depuis un interrupteur ouvert : il suppose des mesures de continuité, d'isolement et de résistance de terre, réalisées par un professionnel qualifié.

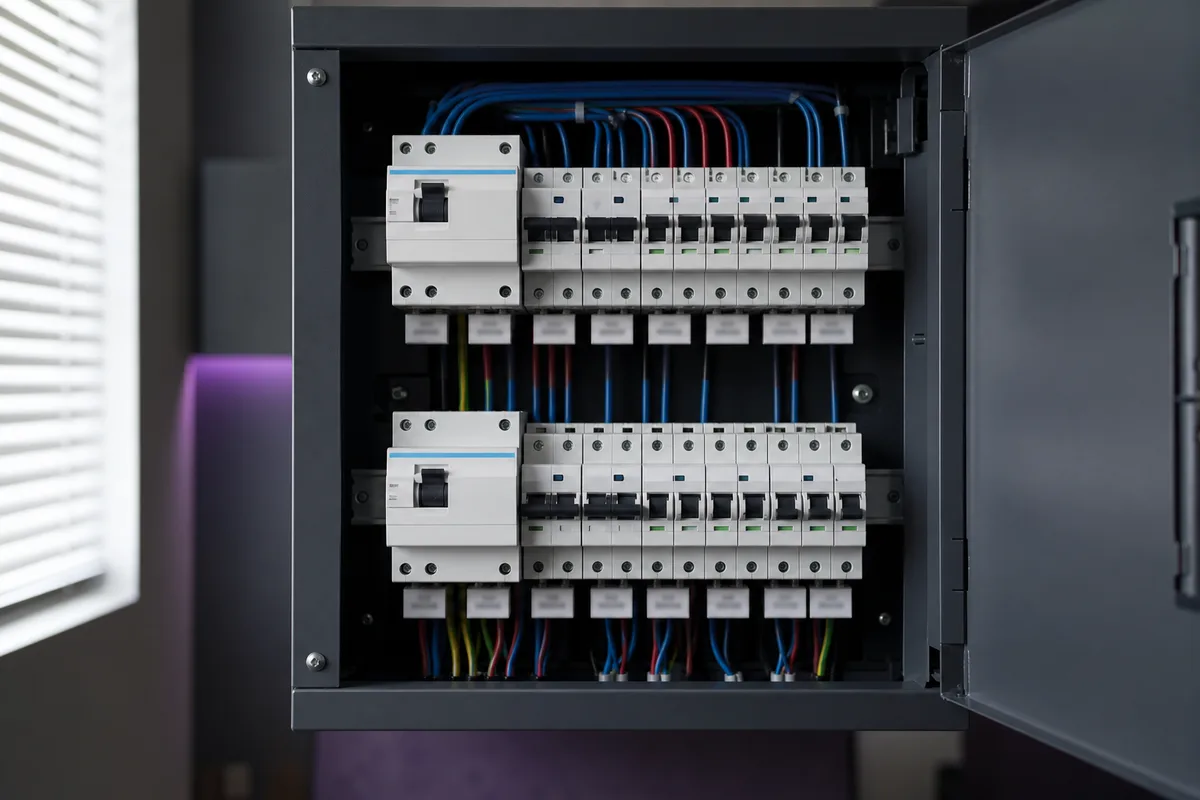

À quoi sert un dispositif différentiel, puisque les disjoncteurs sont déjà là ?
Les deux protections ne visent pas le même risque. Le disjoncteur divisionnaire protège le conducteur contre la surcharge et le court-circuit : il évite l'échauffement du câble et l'incendie. Le dispositif différentiel compare le courant entrant et le courant sortant, et coupe l'alimentation dès qu'un écart révèle une fuite vers la terre, c'est-à-dire potentiellement à travers une personne. Une sensibilité de 30 mA correspond à la protection des personnes. Un tableau peut donc être parfaitement équipé en disjoncteurs et laisser subsister un risque d'électrisation si la partie différentielle est absente ou hors service, ce qui se vérifie en actionnant le bouton de test.

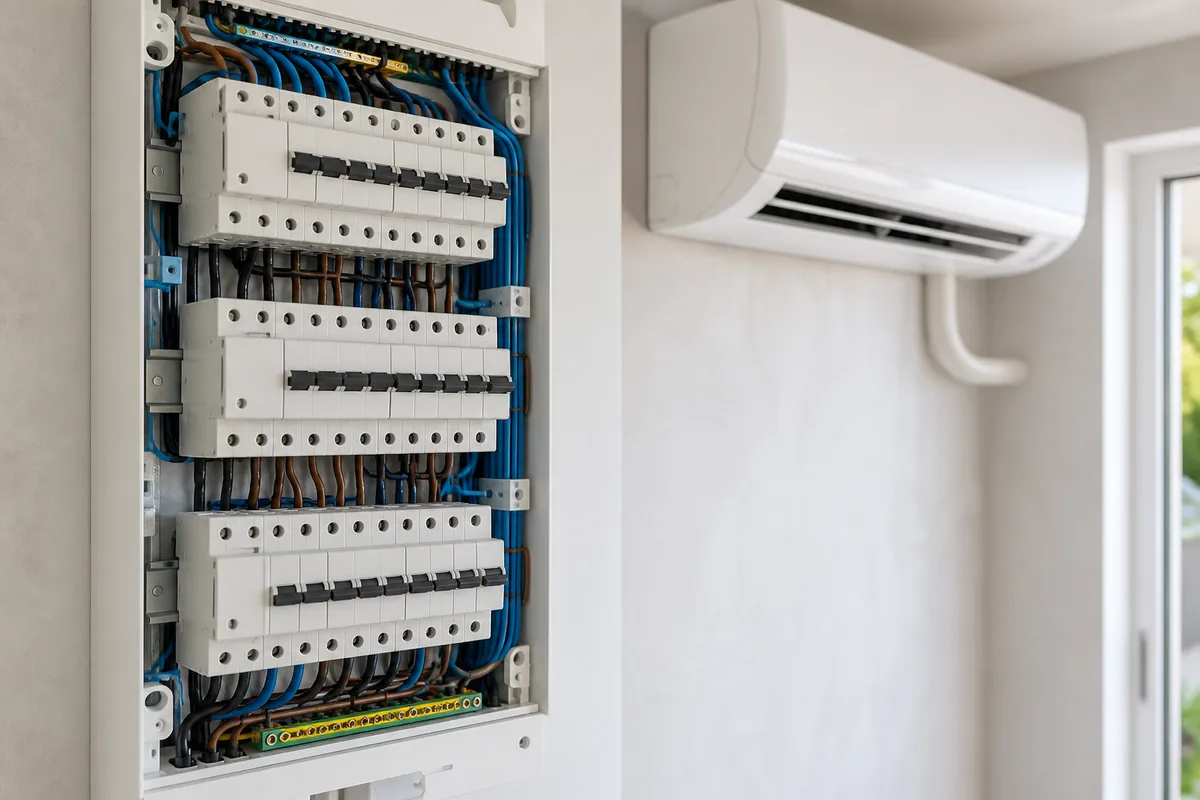

Qu'est-ce qui fait grimper le prix d'une remise aux normes ?
Le tableau lui-même pèse rarement l'essentiel du budget. Les postes qui font varier le total sont le nombre de circuits à créer, la longueur et la difficulté de passage des nouveaux conducteurs, la reprise éventuelle de la prise de terre, la création des liaisons équipotentielles dans les pièces d'eau, et l'ampleur des reprises de maçonnerie et de peinture après saignées. Un logement occupé pendant les travaux, un plancher non démontable ou des murs en pierre modifient sensiblement le temps passé. À prestation identique, l'écart entre deux devis s'explique le plus souvent par le périmètre retenu et par la remise en état finale, rarement par le prix du matériel modulaire.

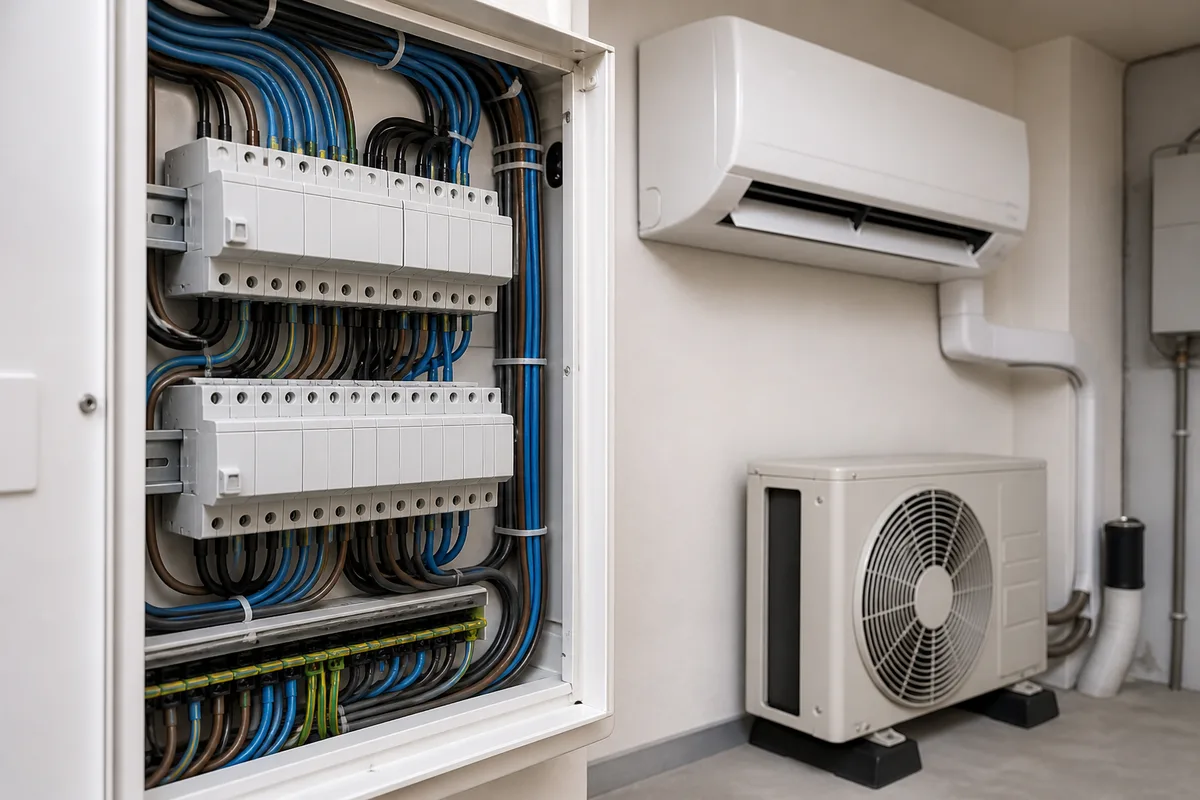

Peut-on installer soi-même une climatisation achetée en kit ?
La partie électrique et le support mural ne posent pas les mêmes questions que le circuit frigorifique. Dès qu'un système contient un fluide frigorigène, sa mise en service, sa charge et sa dépose relèvent d'un opérateur titulaire d'une attestation de capacité, y compris pour les modèles présentés comme préchargés. Les raisons sont techniques autant que réglementaires : tirage au vide, contrôle d'étanchéité et récupération du fluide en fin de vie exigent un outillage spécifique et une traçabilité. Une pose non conforme se paie généralement deux fois, la seconde après le diagnostic d'une fuite qui a vidé la charge et abîmé le compresseur.

Quatre domaines, une même installation

Le courant fort et ses circuits, la mise aux normes et son coût réel, la climatisation de la pose à l'entretien, et les équipements de contrôle d'accès du logement.
